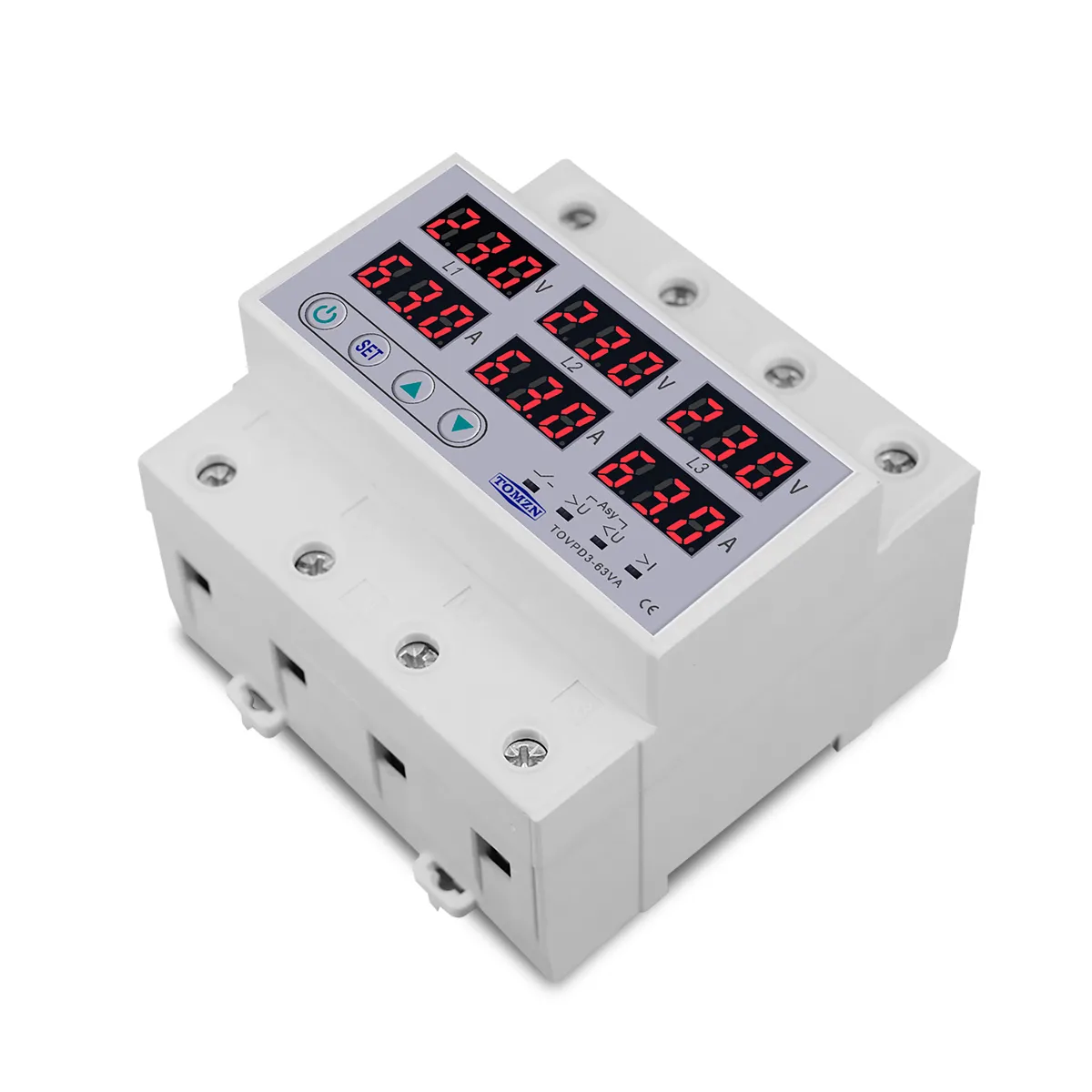

Реле напруги та струму 3-фазне TOMZN TOVPD3-63VA

Реле контролю напруги TOMZN TOVPD3-63VA – це пристрій призначений для постійного моніторингу значення напруги та струму, захисту електромережі у разі зниження або підвищення заданих значень мінімальної та максимальної напруги або струму. Вимірює та проводить струм за нормальних умов та вимикає його за умови відхилення від запрограмованого значення. Живлення поновлюється автоматично після відновлення відповідних значень та у заданий проміжок часу.

Також TOMZN TOVPD3-63VA захищає від асиметрії, обриву фаз (функцію можна вимкнути), контролює порядок чергування фаз (функцію можна вимкнути) і у разі виходу одного з параметрів за встановлені межі на одній із фаз будуть вимкнені всі фази.

Налаштування TOMZN TOVPD3-63VA

P1 – час затримки живлення, секунд (1-500) 10

U1 – значення спрацьовування захисту від перенапруги, вольт (230-300) 270

U2 – значення відновлення живлення при перенапрузі, вольт (225-295) 265

U3 – час затримки відновлення живлення при перенапрузі, секунд (1-500) 30

U4 – час спрацьовування захисту від перенапруги, секунд (0,1-30) 1

U5 – значення спрацьовування захисту від зниженої напруги, вольт (140-210) 170

U6 – значення відновлення живлення при зниженій напрузі, вольт (145-215) 175

U7 – час затримки відновлення живлення при зниженій напрузі, секунд (1-500) 30

U8 – час спрацьовування захисту від зниженої напруги, секунд (0,1-30) 1

U9 – значення для калібрування показань напруги, у % (-9,5-9,5%) 0

U10 – значення дисбалансу трифазної напруги, вольт (20-99) 20

U11 – перемикач захисту від асиметрії напруги фаз, ON/OFF OFF

C1 – значення спрацьовування захисту від перевантаження струмом, ампер (3-63) 25

C2 – час затримки відновлення живлення при перевантаженні струму, секунд (1-500) 30

C3 – час спрацьовування захисту від перевантаження струмом, секунд (0,1-30) 1

C4 – значення калібрування показань струму, % (-9,5-9,5%) 0

C5 – встановлення циклів безперервного навантаження по струму до повного відключення, раз (0-20) 3
